Circlips, även kända som behåller ringar eller snäppringar, är viktiga komponenter som används för att säkra delar på en axel eller inuti ett hus. Trots sin lilla stellerlek spelar de en kritisk roll för att hålla enheter på plats, särskilt i mekaniska system med roteroche eller glidande delar. Bland de vanligaste typerna är interna cirkulser and yttre cirkulser . Medan de tjänar liknande syften - förbehåller lateral rörelse av komponenter - är deras design, funktion och installation särskilt olika.
I den här artikeln kommer vi att utforska Viktiga skillnader mellan interna och externa cirkulser , inklusive deras struktur, applikation, installationsmetoder och hur du väljer rätt typ för dina behov.
Vad är cirklipp?
Circlips är halvflexibla metallringar som passar in i bearbetade spår i en borrning (hål) eller på en axel. De fungerar som mekaniska fästelement, håller komponenter från att glida av eller växla längs axeln. Circlips är vanligtvis tillverkade av vårstål eller rostfritt stål, vilket erbjuder elasticiteten och styrka som behövs för upprepad montering och demontering.
Circlips finns i olika mönster, men de två primära typerna är:
Interna cirkulser - Passa in i ett spår inuti en borrning eller hus
Yttre cirkulser - Passa in i ett spår på utsidan av en axel
1. Design och struktur

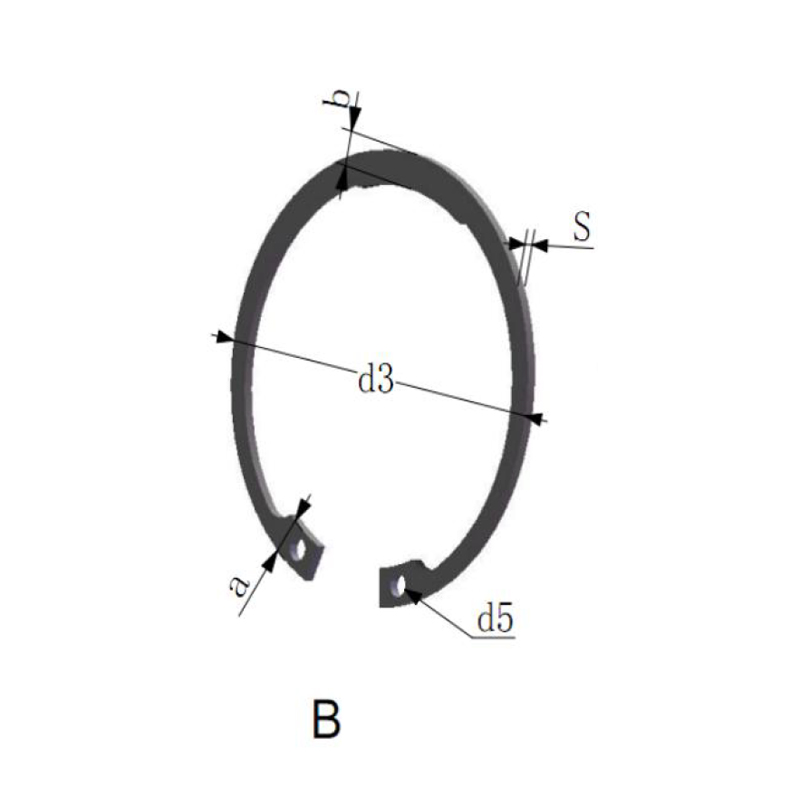

Interna cirkulser
Formad för att passa in i inre diameter av en cylindrisk borrning eller hus
Slutarna är vanligtvis utrustade med små hål eller klappar för cirkliptång
Komprimera när du installeras, applicera utåttryck för att hålla sig på plats
Yttre cirkulser
Utformad för att linda runt yttre diameter av en axel
Har öppna ändar som expanderar under installationen
Kontrakt i axelspåret och applicera inåttryck för att hålla sig sittande
2. Installation och borttagning
Båda typerna av cirklips kräver speciella tång, känd som kretstång eller knäpp ringtång, med spetsar som passar in i hålen på ändarna på circlip.
Installera interna cirkulor:
Använda interna cirklipstång med tips om utåtöppning
Sätt i spetsarna i cirkulhålen, komprimera ringen och sätt in den i det inre spåret på borrningen
Släpp för att låta circlip knäppas på plats
Installera externa cirkulor:
Använda yttre cirklipstång med tips om stängning av inåt
Sätt i spetsarna, utvidga cirklipet och skjut den över axeln i spåret
Släpp för att sitta på ringen på plats
Borttagning är helt enkelt motsatsen till installationen med samma typ av tång.
3. Applikationer
Den primära skillnaden i applikationer beror på om komponenten måste begränsas inuti ett hål eller på en axel.
Internt cirkiv är vana vid:
Förhindra att komponenter glider ut ur borrningar eller cylindriska hus
Håll lager, ärmar eller bussningar inuti ett hål
Vanligt i fordonsöverföringar, hydrauliska cylindrar och växelhus
Externa cirklare är vana vid:
Håll delar från att glida av en roterande axel eller axel
Säkra växlar, remskivor eller lager på plats
Finns ofta i elmotorer, drivaxlar och maskinverktygsenheter
4. Fördelar och överväganden
| Särdrag | Interna cirkulser | Yttre cirkulser |
| Monteringsplats | Inuti en borrning eller hus | Runt en axel |
| Installationsstyrka | Komprimerad under installationen | Utvidgades under installationen |
| Belastningsriktning | Motstår kraft som skjuter utåt | Motstår kraft som skjuter inåt |
| Vanlig användning | Behållning | Fasthållning |
Interna Circlip Pros:
Skyddar komponenter i förseglade miljöer
Minskad risk för extern förorening
Snygg, spolning med färre utskjutande delar
Externa circlip -proffs:
Lätt att inspektera och ersätta
Stark radiellt grepp om roterande axlar
Ofta lättare att installera i öppna system
5. Material och beläggningar
Båda typerna är vanligtvis tillverkade av:
Kolfjäderstål - Hållbar, med hög draghållfasthet
Rostfritt stål -Korrosionsbeständig för miljöer i marina eller livsmedelskvalitet
Fosfat eller svarta oxidbeläggningar - minska friktionen och motstå korrosion
Zinkpläterade alternativ - För extra rostmotstånd och visuell kontrast
Vissa applikationer kan kräva värmebehandlade cirkulser för högre belastningsmotstånd eller icke-magnetiska legeringar i känsliga miljöer.
6. Standarder och storlekar
Circlips följer standardiserade dimensioner enligt internationella standarder:
DIN 472 - Internt cirkulter för borrningar
DIN 471 - Externa cirkulter för axlar
ANSI/ASME B18.27 - North American Snap Ring Standard
Välj alltid rätt storlek baserat på spårdiametern och ringtjockleken. Felaktig storlek kan leda till circlip -fel, vilket kan orsaka maskinskador eller säkerhetsrisker.
7. Välja mellan interna och externa cirkulter
Fråga följande när du väljer en cirkel, fråga följande:
Är komponenten inuti ett bostad or på en axel ?
Vad är? Förväntad axiell belastningsriktning ?
Hur mycket församlingsutrymme finns tillgängligt?
Vad är? miljöförhållanden (Fuktighet, temperatur, kemikalier)?
Är regelbundet underhåll eller demontering krävs?
För projekt som involverar både interna och externa anslutningar är det vanligt att använda Båda typerna av cirkiv Tillsammans tjänar var och en en specifik retentionsfunktion.
Slutsats
Även om det liknar konceptet, interna och externa cirkulter Servera distinkta syften och är skräddarsydda för olika delar av mekaniska enheter. Att förstå skillnaden mellan dem - hur de installeras, var de passar och hur de fungerar - är avgörande för att säkerställa säker, säker och effektiv maskindesign.
Oavsett om du arbetar med industriell utrustning, bilsystem eller precisionsverktyg, är att välja rätt circlip -typ och storlek nyckeln till att upprätthålla prestanda och minimera slitage över tid. Om du är osäker, se branschstandarder eller konsultera en tillverkare för att hitta rätt passform för din ansökan.
Genom att behärska dessa små men mäktiga komponenter kan ingenjörer och tekniker se till att roterande delar förblir säkra, rörliga komponenter förblir inriktade och mekaniska system fungerar säkert och smidigt.
